一、軸向柱塞泵工作原理
泵的傳動軸與缸體用花鍵聯接，帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心轉動。每個柱塞端部有一個滑靴，定心彈簧通過內套鋼球、回程盤，將滑靴壓在與軸線成一定傾斜角的斜盤上。當缸體旋轉時，柱塞同時作往復運動，完成吸油和壓油動作。定心彈簧通過外套將缸體壓配油盤上，起初始密封作用。滑靴和配油盤均采用了油壓靜力平衡，不但減少了泵的磨損，而且使泵具有很高壓的容積效率和機械效率。
二、軸向柱塞泵故障與排除匯總表
| 故障 | 引起的原因 | 排除方法 |
| 1．流量不夠 | 油臟造成進油口濾清器堵死，或閥門吸油阻力較大 | 去掉濾清器，提高油液清潔度，增大閥門尺寸，減少吸油阻力 |
| 吸油管漏氣，油面太低 | 排除漏氣，增高濁面 | |
| 中心彈簧斷囊，缸體和配油盤無初始密封力 | 更換中心彈簧 | |
| 變量泵傾角處于小偏角 | 增大偏角 | |
| 配油盤與泵體配油面貼合不平或嚴重磨損 | 消除貼合不平的原因，重新安裝配油盤；更換配油盤 | |
| 油溫過高 | 降低油溫 | |
| 2．壓力波動壓力表指示值不穩 | 液壓系統中壓力閥本身不能正常工作 | 更換壓力闊 |
| 系統中有空氣 | 排除空氣 | |
| 吸油腔真空度太大 | 降低真空度值使其小于0.016MPa | |
| 因油臟等原因使配油面嚴重磨損 | 修復或更換零件并消除磨損原因 | |
| 壓力表座處于振動狀態 | 排除表座振動原因 | |
| 3．無壓力或大量泄漏 | 滑靴脫落 | 更換柱塞滑靴 |
| 配油面嚴重磨損 | 更換或修復零諱并消除磨損原因 | |
| 調壓閥未調整好或建立不起壓力 | 重新調整或更換調壓閥 | |
| 中心彈簧斷裂，無初始密封力 | 更換中心彈簧 | |
| 泵和電動機安裝不同軸，造成泄漏嚴重 | 調整泵輔與電動機軸的同軸度 | |
| 4．噪聲過大 | 吸油阻力太大，自吸真空度太大、接頭處不密封，吸入空氣 | 密封原因，排除系統中的空氣 |
| 泵和電動機安裝不同軸，主軸受徑向力 | 調整泵和電動機的詞軸度 | |
| 油液的黏度太大 | 降低弦度 | |
| 油液大量泡沫 | 視不同情況消除進氣原因 | |
| 5．油溫提升過快 | 油箱容積太小 | 增加容積，或加置冷卻裝置 |
| 液壓泵內部漏損太太 | 檢修液壓泵 | |
| 液壓系統泄漏太大 | 修復或更換有關元件 | |
| 周圍環境溫度過高 | 改善環境條件或加冷卻環節 | |
| 6．伺服變量機構失靈不變量 | 伺服活塞卡死 | 消除卡死原因 |
| 變量活塞卡死 | 消除素死原因 | |
| 變量頭轉動不靈活 | 消除轉動不靈原因 | |
| 單向閥彈簧斷裂 | 更換彈簧 | |
| 7．泵不能轉動(卡死) | 柱塞與缸體卡死(油臟或油溫變化引起的) | 更換新油、控制油溫 |
| 滑靴脫落(柱塞卡死、負載過大) | 更換或重新裝配滑靴 | |
| 或柱塞球頭折斷(拄塞卡死、負載過大) | 更換零件 | |
| 缸體損壞 | 筻換缸體 |
三、軸向柱塞泵故障排除詳情
①拄塞泵無流量輸出或輸出流量不足
a．柱塞泵輸出流量不足?？赡艿脑蚴牵罕玫霓D(zhuǎn)向不對、進油管漏氣、油位過低、液壓油黏度過大等。
b．泵泄漏量過大。主要原因是密封不良，液壓油黏度過低也會造成泄漏增加。
C．柱塞泵斜盤實際傾角太小，使得泵的排量減小，需要重新調整斜盤傾角。
d．壓盤損壞。柱塞泵壓盤損壞，造成泵無法吸油。更換壓盤，過濾系統。
②斜盤零角度時仍有液體排出 從理論上講，斜盤零角度時液體捧油量應為零。但是在實際使用時往往會出現零角度時仍有液體輸出的現象。其原因在于斜盤耳軸磨損、控制器的位置偏離、松動或損壞等。這需要通過更換斜盤或研磨耳軸，重新調零、緊固或更換元件及調整控制油壓力等來解決。
③輸出流量波動

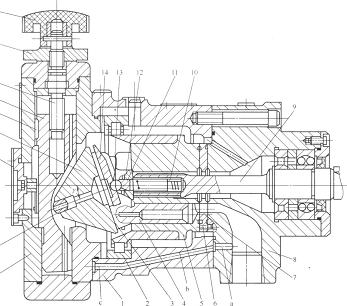

圖 SCY14-1B型手動變量軸向柱塞泵結構簡圖
1-中間泵體；2-圓柱滾子軸承；3-滑靴；4-牲塞；5-泵體；6，7-配漉盤；8-蘸累俸，9-傳動軸；10-定心彈簧；11-內套；12-外套；13-鋼豫；14-回程盤；15-手輪；16-曩母；17-螺抒；18-變基活塞；19-鍵；20-斜盤；21-刻度盤；22-銷軸；23-變量殼體
a．若流量波動與旋轉速度同步，為有規則變化，則可認為是與排油行程有關的零件發生了損傷，如缸體與配油盤、滑履與斜盤、柱塞與柱塞孔等。
b．若流量波動很大，對于變量泵主要原因是變量機構的控制作用不佳。如異物混入變量機構、控制活塞上劃出傷痕等，引起控制活塞運動的不穩定。其他原因還有：如彈簧控制系統可能伴隨負載的變化產生自激振蕩，控制活塞阻尼器效果差引起控制活塞運動的不穩定等。
流量的不穩定又往往伴隨著壓力的波動。出現這類故障，一般都需要拆開液壓泵，更換受損零件，加大阻尼，改進彈簧剮度，提高控制壓力等。
④輸出壓力異常
a．輸出壓力不上升。原因有：溢流閥有故障或調整壓力過低，使系統壓力上不去，應該維修或更換溢流閥，或重新檢查調整壓力；單向閥、換向閥及液壓執行元件(液壓缸、液壓馬達)有較大泄漏，系統壓力上不去，這需要找出泄漏處，更換元件；液壓泵本身自吸進油管道漏氣或因油中雜質劃傷零件造成內漏過甚等，可緊固或更換元件，以提高壓力。
b．輸出壓力過高。系統外負荷上升，泵壓力隨負荷上升而增加。這是正常的。若負荷不變，而泵壓力超過負荷壓力的對應壓力值時，則應檢查泵外的元件，如換向閥、執行元件、傳動裝置、油管等，一般壓力過高應調整溢流閥進行確定。
⑤振動和噪聲
a．機械振動和噪聲。泵軸和原動機不同心，軸承、傳動齒輪、聯軸器損傷，裝配螺栓松動等均會產生振動和噪聲。
b．管道內液流產生的噪聲。當吸油管道偏小，粗過濾器堵塞或通油能力減弱，進油道中混入空氣，油渣黏度過高，油面太低，吸油不足，高壓管道中有壓力沖擊等，均會產生噪聲。必須正確設計油箱，選擇過濾器、油管、方向控制閥等。
⑥液壓泵過度發熱 主要由于系統內，高壓油流經各液壓元件時產生節流壓力損失而產生的泵體過度發熱。因此正確選擇運動元件之間的間隙、油箱容量、冷卻器的大小，可以有效解決由于泵的過度發熱而引起的油溫過高問題。
⑦渭油液壓泵的漏油可分為外泄漏與內泄漏兩種。
內泄漏在漏油量中比例較大，其中缸體與配油盤之間的內泄漏又是主要的。為此要檢查缸體與配油盤是否被燒蝕、磨損，安裝是否合適等，檢查滑履與斜盤闖的滑動情況，變量機構控制活塞的磨損狀態等。故障排除視檢查情況進行，如必要時更換零件、油封、加粗或疏通泄油管孔，還要適當選擇運動件之間的間隙，如變量控制活塞與后泵蓋的配合間隙應控制在0.01～0.02mm。
⑧變量操縱機構操縱失靈 變量操縱機構有時因油液不清潔、變質或黏度過大或小造成操縱失靈，有時也因機構出現問題造成操縱機構失靈。
⑨泵不能轉動(卡死) 柱塞與缸體卡死、滑靴脫落、柱塞球頭折斷或缸體損壞。
