液壓齒輪泵是液壓系統的心臟，簡稱油泵。在液壓系統中，一定至少有一個泵。液壓齒輪泵是一種能量轉換裝置，它的作用是使流動發生運動，把機械能轉換成流體能。 泵是液壓傳動系統中的動力元件，由原動機驅動，從原動機的輸出功率中取出機械能，并把它轉換成流體的壓力能，為系統提供壓力油液。然后，在需要做功的場所，由執行元件把流體壓力能轉換成機械能輸出到齒輪泵中。齒輪油泵在各行各業的應用極為廣泛，通常被用來輸送黏性較大的液體，如潤滑油等。今天主要介紹一下齒輪泵的工作原理以及操作規程，對該類型泵做一個初步認識理解。
一、齒輪油泵的工作原理

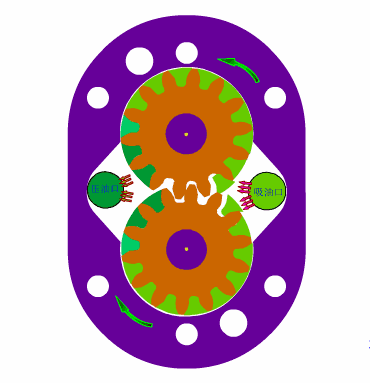

齒輪油泵是由一對相互嚙合的齒輪在相互嚙合過程中引起工作容積的變化來輸送液體，如下圖所示。齒輪安裝在泵殼內，兩個齒輪分別用鍵固定在各自的軸上，其中一個為主動齒輪，與原動機軸相連；另一個為從動齒輪。當主動齒輪旋轉帶動從動齒輪跟著旋轉時，液體受到齒輪的撥動，吸入管中的液體分兩路沿齒槽與泵殼體內壁圍成的空間，隨著齒輪的旋轉被強行帶至壓出管。齒輪的嚙合處把吸入管的低壓區與壓出管的高壓區隔開，使液體不致倒流，起到密封的作用。齒輪頂部與殼體間的間隙很小，約為0.1mm，能夠阻止液體從高壓區向低壓區泄漏。由于齒輪高速旋轉，每轉過一個齒，就有一部分液體排出，所以齒輪泵的排液量比較均勻。
二、齒輪油泵的特點
齒輪泵的特點是流量均勻，尺寸小而輕便，結構簡單緊湊，緊固耐用，維護保養方便，流量小壓力高，適用于輸送黏性較大的液體，如潤滑油、燃燒油，可作潤滑油泵、燃油泵、輸油泵和液壓傳動裝置中的液壓泵，溫度一般不超過70℃，流量范圍通常為0.045~30m3/h，壓力范圍通常為0.7~20MPa，工作轉速通常為1200~4000r/min。齒輪泵不宜輸送黏性低的液體，如水、汽油等，不宜輸送含有固體顆粒的液體。
優點:結構簡單緊湊、體積小、質量輕、工藝性好、價格便宜、自吸力強、對油液污染不敏感、轉速范圍大、能耐沖擊性負載，維護方便、工作可靠。
缺點:徑向力不平衡、流動脈動大、噪聲大、效率低，零件的互換性差，磨損后不易修復，不能做變量泵用。
三、齒輪油泵的安全操作手冊
1. 啟動前
① 檢查工藝流程是否正確；
② 齒輪泵周?chē)欠翊嬖诜恋K運行的物品；
③ 檢查聯軸器保護罩、地腳等螺栓是否緊固，有無松動；
④ 軸承箱是否有充足的潤滑油，油位是否保持在規定范圍內；
⑤ 按齒輪泵的用途及工作性質，選配好適當?shù)膲毫Ρ恚?/p>
⑥ 有軸瓦冷卻水及軸封水的齒輪泵應保持水路暢通；
⑦ 檢查電壓是否在規定范圍內，電機接線及靜電接地是否正常。
2. 啟動
① 打開齒輪泵的入口閥門；
② 打開齒輪泵的放空閥，排除齒輪泵內氣體后關閉；
③ 打開齒輪泵的出口閥；
④ 啟動電機，觀察齒輪泵運轉方向是否正常，有無異音；
⑤ 檢查軸封泄漏情況，正常時填料密封泄漏應10~20滴/分，且沒有發熱現象；機械密封泄露應小于8滴/分；
⑥ 齒輪泵出口壓力應在規定范圍內；
⑦ 齒輪泵的振動，詳見產品說明書；
⑧ 齒輪泵的軸竄量不超過2~4mm（多段齒輪泵）；
⑨ 檢查電機軸承處溫度≤80℃
3. 運行
① 壓力指示穩定，壓力波動在規定范圍內；
② 齒輪泵殼內和軸承應無異常聲音，潤滑良好，油位在規定范圍內；
③ 電機電流在銘牌規定范圍內；
④ 軸瓦冷卻水及軸封水應暢通，無漏水現象，盤根（填料密封）滴水應正常；
⑤ 按時記錄好運行數據，有異常現象應及時切泵檢查
4. 停車
① 切斷電源停運電機；
② 逐漸關閉出口閥門；
③ 待齒輪泵停止運轉后，關閉齒輪泵的入口閥門；
④ 如長期停車，應將泵內液體排盡
